在瓷磚粘貼的材料中，最傳統(tǒng)的便是水泥砂漿粘貼，在很長一段時(shí)間內(nèi)它確實(shí)可以滿足一般內(nèi)外墻粘貼要求，但隨著瓷磚表面材料的形式多樣化和材質(zhì)變化，使得原水泥粘貼開始出現(xiàn)一些質(zhì)量后果，而相應(yīng)地市場(chǎng)上出現(xiàn)了針對(duì)粘貼的專用材料瓷磚粘結(jié)劑，并且得到一定程度的普及。目前在實(shí)際施工中兩種材料均在同時(shí)使用，這兩種粘結(jié)料究竟有何區(qū)別呢？
定義
水泥：粉狀水硬性無機(jī)膠凝材料。加水?dāng)嚢韬蟪蓾{體，能在空氣中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地膠結(jié)在一起。長期以來，它作為一種重要的膠凝材料，廣泛應(yīng)用于土木建筑、裝飾裝修等工程，它的特點(diǎn)根據(jù)水泥種類的不同而特性各異。
瓷磚粘結(jié)劑：又稱陶瓷磚粘合劑、瓷磚膠，主要用于粘貼瓷磚、面磚、地磚等裝飾材料，廣泛適用于內(nèi)外墻面、地面、浴室、廚房等建筑的飾面裝飾場(chǎng)所。其主要特點(diǎn)是粘接強(qiáng)度高、耐水、耐凍融、耐老化性能好及施工方便，是一種非常理想的粘結(jié)材料。
區(qū)別一：原料組成
水泥：水泥熟料、5%以下混合材料、適量石膏(Ⅱ型)經(jīng)比例配合而成；
瓷磚粘結(jié)劑：42.5普硅水泥、40-70目石英砂、80-150目石英砂、400目重鈣粉、、2#膠晶經(jīng)比例配合而成；
區(qū)別二：顆粒狀態(tài)

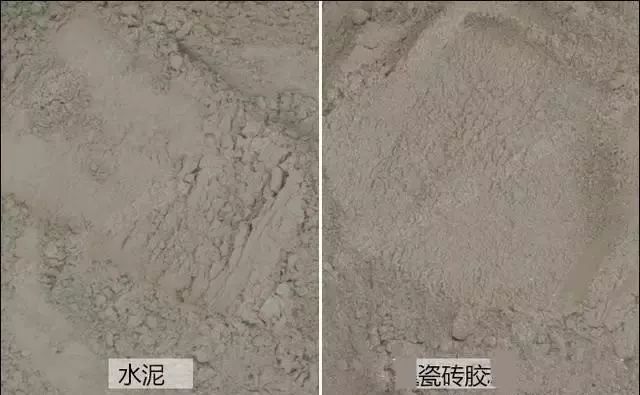

水泥：由于生產(chǎn)工藝的多程序化使得水泥呈粉末狀，比表面積大于300㎡/kg，因此水泥顆粒極細(xì)小；
瓷磚粘結(jié)劑：瓷磚粘結(jié)劑因是在水泥基礎(chǔ)上二次配料而成的粘結(jié)材料，而且混合了石英砂等原材料，因此相對(duì)來說其顆粒較水泥粗；
區(qū)別三：堆置狀態(tài)

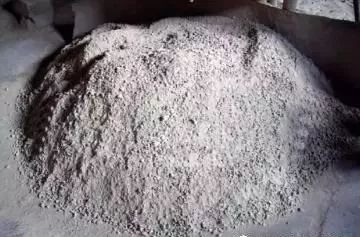

水泥：在堆置時(shí)極易吸收空氣中的水蒸汽而形成顆粒塊狀，影響使用效果；
瓷磚粘結(jié)劑：在堆置時(shí)不易吸收水份，基本保持原配合料狀態(tài)；
區(qū)別四：加水?dāng)嚢韬蟪矶葼顟B(tài)

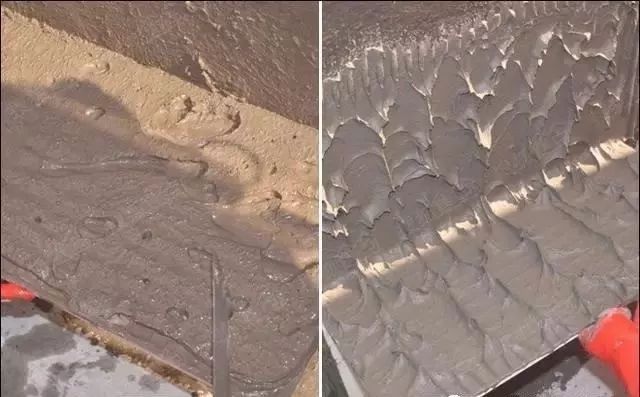

水泥：按配比加水充分拌勻后水泥漿會(huì)有少許顆粒狀且宜結(jié)成小塊，倒置后水泥漿宜斷裂其稠度不大，柔韌性較低；
瓷磚粘結(jié)劑：按配比加水充分拌勻后瓷磚粘結(jié)劑細(xì)膩順滑，倒置后其稠度較高會(huì)形成長條狀，柔韌性較好；
區(qū)別五：粘貼工序
水泥：由于水泥本身吸水性較強(qiáng)（特別是高標(biāo)號(hào)水泥吸水性更大），因此在鋪貼前對(duì)會(huì)瓷磚進(jìn)行浸泡及對(duì)基層進(jìn)行少許濕潤，這是不可缺的重要工序，這道工序較耗費(fèi)人力物力。

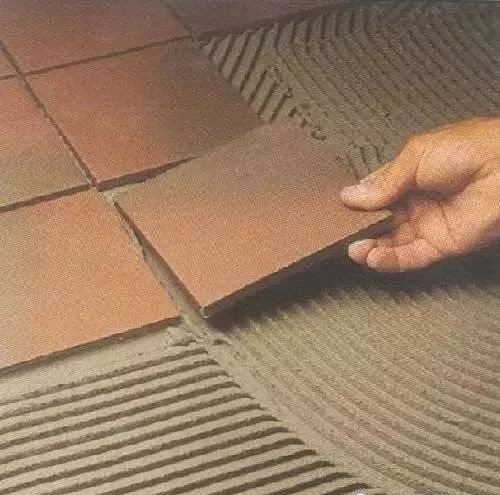

瓷磚粘結(jié)劑：不需要提前浸泡瓷磚和濕潤基面，只要按照“一抹、一刮、一貼、一壓”四步即可。縮減了施工時(shí)間，提高效率方便快捷；
區(qū)別六：粘結(jié)速度和強(qiáng)度
水泥：對(duì)于粘貼墻面磚的水泥漿不得攪拌過稀否則極易出現(xiàn)磚面層下滑現(xiàn)象，而且由于水泥的硬化時(shí)間關(guān)系，本身的粘結(jié)時(shí)間較長且強(qiáng)度在后期發(fā)展較高，且施工速度不可加快；
瓷磚粘結(jié)劑：由于材料中加入了膠晶等結(jié)晶體，其粘結(jié)速度較快前期即可快速提高強(qiáng)度，因此可加快單位施工速度；
區(qū)別七：粘貼后基體分布均勻程度
水泥：由于其化學(xué)成分的組成復(fù)雜性決定在粘貼面層瓷磚后如果施工人員稍有不慎而致水泥氣體沒有充份排除干凈，極易形成水泥漿中有氣孔存在而影響均勻分布；
瓷磚粘結(jié)劑：由于是水泥的二次加工體，因此相對(duì)于水泥其級(jí)配良好，在施工時(shí)按正常施工程序即可，而且基層分布均勻；
區(qū)別八：空鼓現(xiàn)象
水泥：由于水泥是一種吸水性極強(qiáng)的基體，因此如果瓷磚和墻體基層沒有充份潤濕，使用水泥粘貼后會(huì)從瓷磚和墻體中吸收大量水份來維持自身的強(qiáng)度增長，或者水份吸收不足那么就不會(huì)達(dá)到預(yù)定強(qiáng)度要求，由于時(shí)間關(guān)系易產(chǎn)生面層空鼓現(xiàn)象；
瓷磚粘結(jié)劑：本身原料中水份由膠體來供應(yīng)，可以說膠體就像是爆爆蛋，拌合后粘結(jié)料不需額外從瓷磚和墻體中來吸收多余水份，因此只要施工人員按工序施工，很少會(huì)產(chǎn)生空鼓現(xiàn)象（除非使用了劣質(zhì)瓷磚粘結(jié)劑或是攪拌不勻和加水不足）；
區(qū)別九：附著力

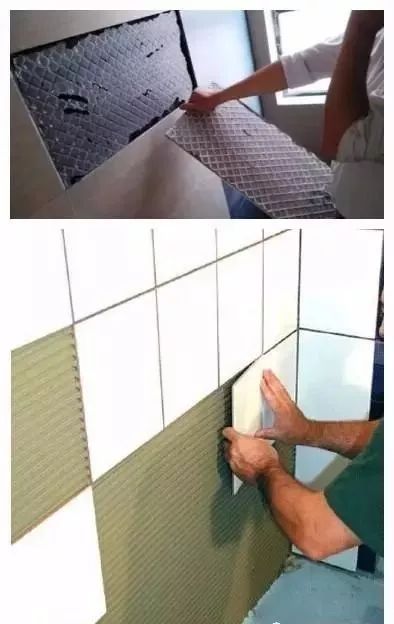

水泥：水泥作為與瓷磚的粘結(jié)料時(shí)，由于市面上大部份瓷磚已是不吸水材料，僅靠水泥漿體中的水份來維持兩者吸附力，因此相對(duì)來說附著力會(huì)差一點(diǎn)；
瓷磚粘結(jié)劑：在原料中有膠晶作為基層和面層的粘結(jié)，其附著力會(huì)有很大提升；
區(qū)別十：成形后牢固性

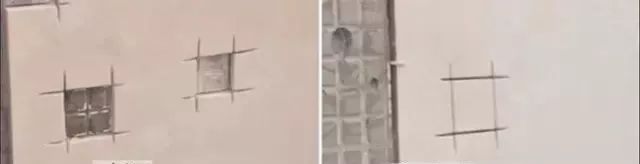

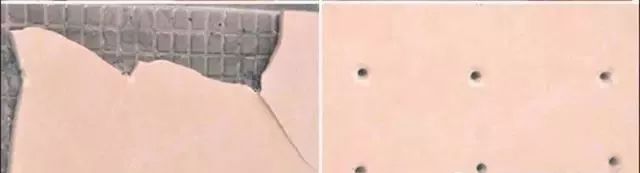

水泥：水泥漿成型后形成固性單體，其強(qiáng)度會(huì)相當(dāng)高，或者強(qiáng)度會(huì)超過面層磚墻度，因此在鉆孔等面層裝飾時(shí)由于水泥漿過硬未成充分吸收外力，致使面層易碎裂；
瓷磚粘結(jié)劑：其成型后由于附加原料關(guān)系，在外力作用下會(huì)吸收部份力量，相對(duì)不易使面層碎裂；
區(qū)別十一：鋪貼厚度

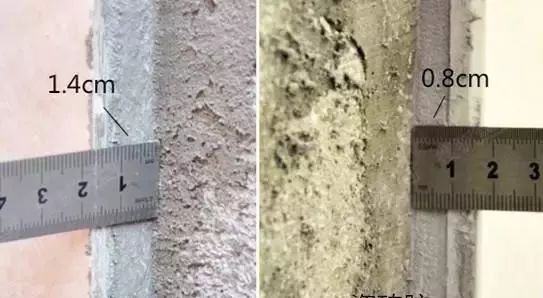

水泥：由于水泥的保水性較差，因此在粘貼時(shí)基層厚度可達(dá)1.5cm以上，防止水份過度揮發(fā)，而且所使用的材料較多；
瓷磚粘結(jié)劑：原料中已混合不同材料，基層厚度較薄，所用原材料較少；
區(qū)別十二：實(shí)際應(yīng)用

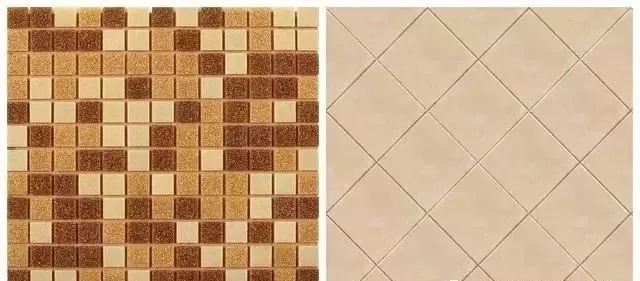

水泥：在以往由于面層材料是小規(guī)格和吸水性面磚材料，因此水泥漿作為粘貼料可以應(yīng)用在實(shí)際當(dāng)中，而且?guī)缀跽加昧苏麄€(gè)內(nèi)外墻裝飾市場(chǎng)的粘結(jié)材料；
瓷磚粘結(jié)劑：由于現(xiàn)今面層磚規(guī)格越做越大，而且均是憎水性面層材料，原有的材料已不能滿足于目前市場(chǎng)上的面層材料特質(zhì)，瓷磚粘結(jié)劑已可應(yīng)用于施工中；
區(qū)別十三：施工氣候
水泥：在冬季特別是氣溫較低施工時(shí)，極易產(chǎn)生空鼓現(xiàn)象，因此水泥粘結(jié)只可用于溫度較高時(shí)使用；
瓷磚粘結(jié)劑：基本不受氣候影響，在冬季也可應(yīng)用于實(shí)際施工中，但在氣溫零下時(shí)盡量減少使用量；
區(qū)別十四：產(chǎn)品性質(zhì)
水泥：施工時(shí)，水泥砂漿是現(xiàn)場(chǎng)施工人員根據(jù)經(jīng)驗(yàn)隨機(jī)控制的手工產(chǎn)品；
瓷磚粘結(jié)劑：是由專業(yè)工廠生產(chǎn)的符合一定工業(yè)標(biāo)準(zhǔn)的有特定功能的制成品；
區(qū)別十五：質(zhì)量評(píng)定
水泥：產(chǎn)品質(zhì)量有著很大的個(gè)人經(jīng)驗(yàn)依賴性，產(chǎn)品隨意性大，很難重現(xiàn)，現(xiàn)實(shí)無法正常進(jìn)行質(zhì)量索賠；
瓷磚粘結(jié)劑：質(zhì)量評(píng)判標(biāo)準(zhǔn)清晰且客觀，產(chǎn)品源頭固定，質(zhì)量索賠符合一般商品規(guī)則；
區(qū)別十六：研究背景
水泥：最基礎(chǔ)的“需求—嘗試或經(jīng)驗(yàn)傳授—滿足或否”的傳統(tǒng)模式；
瓷磚粘結(jié)劑：背后的科技支撐是材料學(xué)、制造技術(shù)、施工技術(shù)、低碳技術(shù)、生命周期評(píng)估等一系列可持續(xù)發(fā)展研究的成果；
區(qū)別十七：問題原因分析
水泥：無法科學(xué)分析原因，修復(fù)措施多數(shù)是重蹈覆轍的二次犯錯(cuò)；
瓷磚粘結(jié)劑：使用時(shí)，可以科學(xué)合理地分析失敗的原因，同時(shí)也能合理地修復(fù)，并能對(duì)今后的產(chǎn)品針對(duì)類似問題進(jìn)行改進(jìn)。
上一篇：瓷磚空鼓、脫落？15點(diǎn)原因要謹(jǐn)記
