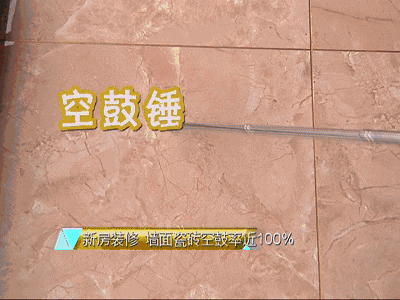

室內裝飾裝修是給毛坯房“化妝”，而瓷磚粘貼是“化妝過程”中的重要一環。廚房、衛生間等部位的瓷磚通常是粘貼在防水層上的，防水系統與瓷磚系統構成了一個整體。在這個整體系統上，除了滲漏水，防水層上的瓷磚空鼓也是非常常見的質量問題，特別是在廚衛間的墻面部分，瓷磚空鼓比滲漏水更為常見。
究其原因，主要是以下幾個方面：
瓷磚粘貼材料選擇不當
目前，墻面粘貼的瓷磚有尺寸越來越大、吸水率越來越低的趨勢，比如低吸水率的玻化磚就應用得非常普遍。這類瓷磚因其背面毛細孔極少，依靠機械錨固、粘貼為主的水泥砂漿及低標準的瓷磚膠，都難以對其形成足夠的粘結強度，容易導致瓷磚空鼓。需根據瓷磚吸水率和尺寸大小，選擇粘結強度等性能都合適的高性能瓷磚膠。

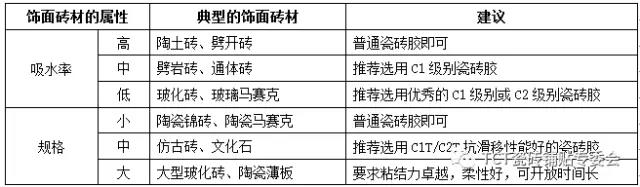

選擇瓷磚膠原則
▪ 根據瓷磚的吸水率來選擇瓷磚膠：吸水率≧6%的，一般選用普通型；產品吸水率≦6%一般選用加強型產品。
▪ 根據吸水率并結合瓷磚尺寸來挑選粘結劑產品。瓷磚尺寸≦0.36㎡且吸水率≦3%的，可以選用加強型產品；瓷磚尺寸≧0.36㎡且吸水率≦3%的，可以選用加強型抗流掛產品；瓷磚厚度≦3mm就是薄板，要選用薄板粘結劑。
瓷磚粘貼施工不當

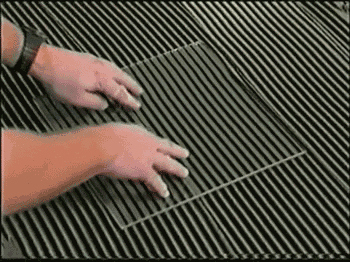

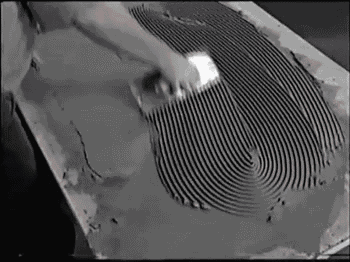

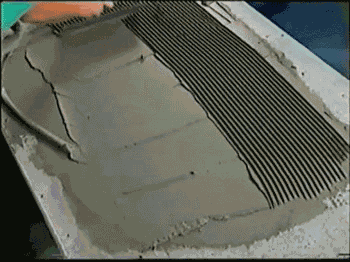

瓷磚粘貼時，瓷磚膠必須正確攪拌，嚴禁摻入水泥、砂等其他材料。瓷磚粘貼前必須清理瓷磚背面的脫模劑及上面其他影響粘結的污染物，也必須清理防水層上的灰塵及上面其他影響粘結的污染物。瓷磚粘貼要盡量控制粘貼層厚度，以減小粘貼層因太厚、收縮應力大而造成瓷磚粘貼失敗；瓷磚間要合理留縫，并選用合適的填縫材料；批刮時，梳理成條狀，保證滿漿率。
防水材料選擇不當
廚衛間常采用的防水材料是防水涂料，但在工程實踐中，也有一些廚衛間選用了防水卷材。卷材表面致密、吸水率低、柔韌性強、變形量較大，表面難以粘貼；而瓷磚膠的彈性模量遠高于防水卷材，難以適應卷材的高柔性，容易導致瓷磚空鼓。僅從該方面來看，裝飾面為瓷磚的廚衛間就不適用防水卷材！
防水涂料有很多種類，常見的有聚合物水泥類防水砂漿和防水涂料、聚氨酯防水涂料、聚合物乳液建筑防水涂料等。
其中聚氨酯防水涂料、聚合物乳液防水涂料柔性較強，成膜后表面致密難粘貼，剛性的瓷磚膠與之有效粘貼的難度較大。而某些聚合物水泥類的防水材料，特別是聚合物含量相對較低的一些聚合物水泥防水砂漿、聚合物水泥防水漿料，為了降低材料的表面吸水速度以吸引客戶，摻入了過多的疏水劑，導致防水涂料層表面憎水性過強，嚴重影響了瓷磚膠與防水層之間的粘結，降低了粘結強度，增大了瓷磚空鼓的風險。因此，廚衛間應選擇正規廠家生產的、符合國家或行業標準的防水涂料。
地面可選用柔性的防水涂料以適應地面沉降等帶來的收縮變形，墻面可選用偏剛性的防水砂漿或防水漿料以適應后續的瓷磚鋪貼。若選用聚氨酯防水涂料等成膜后表面致密的防水涂料，在粘貼瓷磚前應施工防水保護層。
防水與瓷磚膠施工的原則
1、施工后表面光滑的防水產品，如聚氨酯防水涂料、聚合物乳液防水涂料、聚合物水泥防水涂料，在粘貼瓷磚前，宜對其表面進行粗糙化處理，如采用混凝土界面處理劑與水泥混合制備的漿料進行“撒砂”、“拉毛”或“甩點”處理，增加界面間的粘結力。

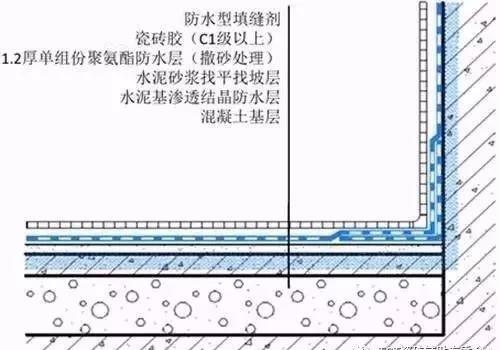

比如，對于長期浸水的泳池，一般會采用被稱為人工橡膠的聚氨酯防水材料。這類防水材料延伸率高、耐腐蝕、可長期泡水，但涂膜表面光滑，如果直接貼磚掉磚概率極大，所以正確的做法是采用撒砂處理后，同時使用高等級瓷磚膠采用薄層法貼磚。
注:本方法僅適用于單組份聚氨酯防水，雙組份聚氨酯防水不適用
2、施工后表面粗糙的防水產品，如聚合物水泥防水漿料等，表面粗糙度相對較高，可直接粘貼瓷磚。
對于地下室或室內墻面防潮，一般會采用聚合物水泥防水漿料進行防潮處理，這類防水材料水泥含量較高，與聚合物乳液搭配剛柔并濟，形成的防水涂層較粗糙，與瓷磚膠間具有很好的匹配性，可以直接進行瓷磚鋪貼。
3、也可采用界面處理劑，一般家裝市場或建材超市都有銷售乳液基混凝土界面處理劑。
防水施工不當
防水施工前必須檢查、清理基面，堅固、清潔無污染的基面才能給防水層提供足夠的粘結強度，不至于因防水層與基層粘結不牢或者基層疏松而導致整個防水、瓷磚系統空鼓。
防水材料必須按照產品說明進行攪拌，禁止額外摻水或者擅自改動產品各組分的配合比例。這些錯誤操作均會影響防水層的防水性能及強度。一旦防水層強度過低，則可能發生內聚破壞而導致空鼓。
防水層施工后必須保證有足夠的養護時間。如在防水層產生足夠的強度前貼磚，則可能因瓷磚粘貼層質量過大導致防水層受損，進而導致空鼓。
總結以上原因，要避免帶防水層的瓷磚系統空鼓，要有合理的系統設計，處理好基面，選擇合適的防水材料、瓷磚膠，并保證合理的施工。
上一篇：瓷磚不粘水泥的七大原因
